Gama | TeSys TeSys Deca |
---|---|
Nombre del producto | TeSys D TeSys DF |
Tipo de producto o componente | Conector |

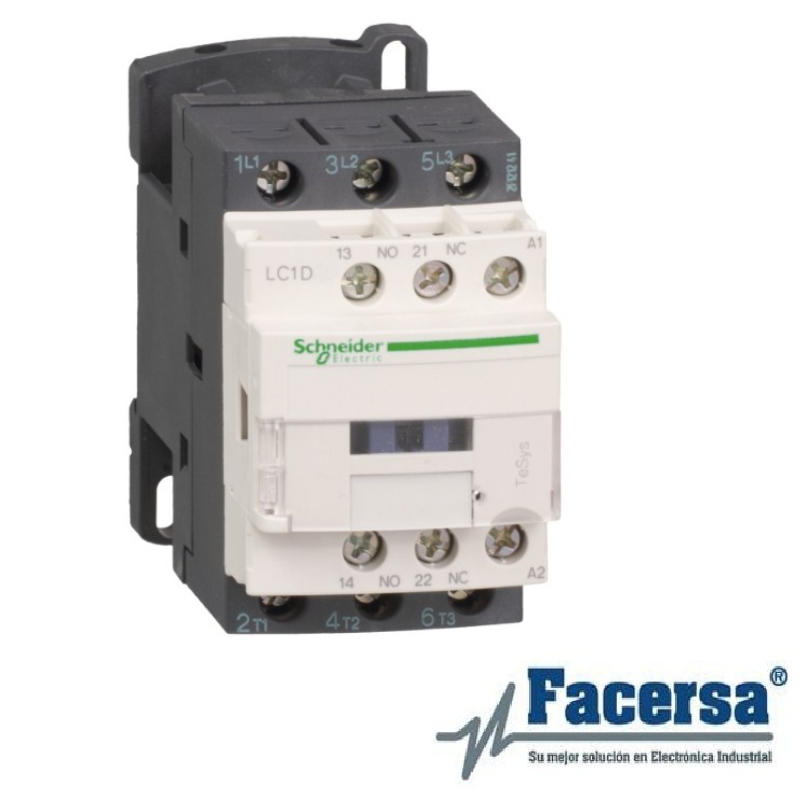

Nombre corto del dispositivo | LC1D |
Aplicación del contactor | Carga resistiva Control del motor |
Categoría de empleo | AC-4 AC-1 AC-3 AC-4 |
Número de polos | 3P |
Power pole contact composition | 3 NA |
[Ue] tensión asignada de empleo | Circuito de alimentación, estado 1 <= 690 V CA 25…400 Hz Circuito de alimentación, estado 1 <= 300 V DC |
[Ie] corriente asignada de empleo | 9 A 60 °C) en <= 440 V CA AC-3 para circuito de alimentación 25 A 60 °C) en <= 440 V CA AC-1 para circuito de alimentación 9 A 60 °C) en <= 440 V CA AC-4 para circuito de alimentación |
Potencia del motor en kW | 2.2 kW en 220…230 V CA 50/60 Hz – tipo de cable: AC-3) 4 kW en 380…400 V CA 50/60 Hz – tipo de cable: AC-3) 4 kW en 415…440 V CA 50/60 Hz – tipo de cable: AC-3) 5.5 kW en 500 V CA 50/60 Hz – tipo de cable: AC-3) 5.5 kW en 660…690 V CA 50/60 Hz – tipo de cable: AC-3) 2.2 kW en 400 V CA 50/60 Hz – tipo de cable: AC-4) 2.2 kW en 220…230 V CA 50/60 Hz – tipo de cable: AC-4) 4 kW en 380…400 V CA 50/60 Hz – tipo de cable: AC-4) 4 kW en 415…440 V CA 50/60 Hz – tipo de cable: AC-4) 5.5 kW en 500 V CA 50/60 Hz – tipo de cable: AC-4) 5.5 kW en 660…690 V CA 50/60 Hz – tipo de cable: AC-4) |
Motor power HP (UL / CSA) | 1 hp en 230/240 V CA 50/60 Hz para 1 fase motor 2 hp en 200/208 V CA 50/60 Hz para 3 fases motor 2 hp en 230/240 V CA 50/60 Hz para 3 fases motor 5 hp en 460/480 V CA 50/60 Hz para 3 fases motor 7.5 hp en 575/600 V CA 50/60 Hz para 3 fases motor 0.33 hp en 115 V CA 50/60 Hz para 1 fase motor |
