Hoja de Datos
|
Fabricante
|
Molex
|
|
|
Serie
|

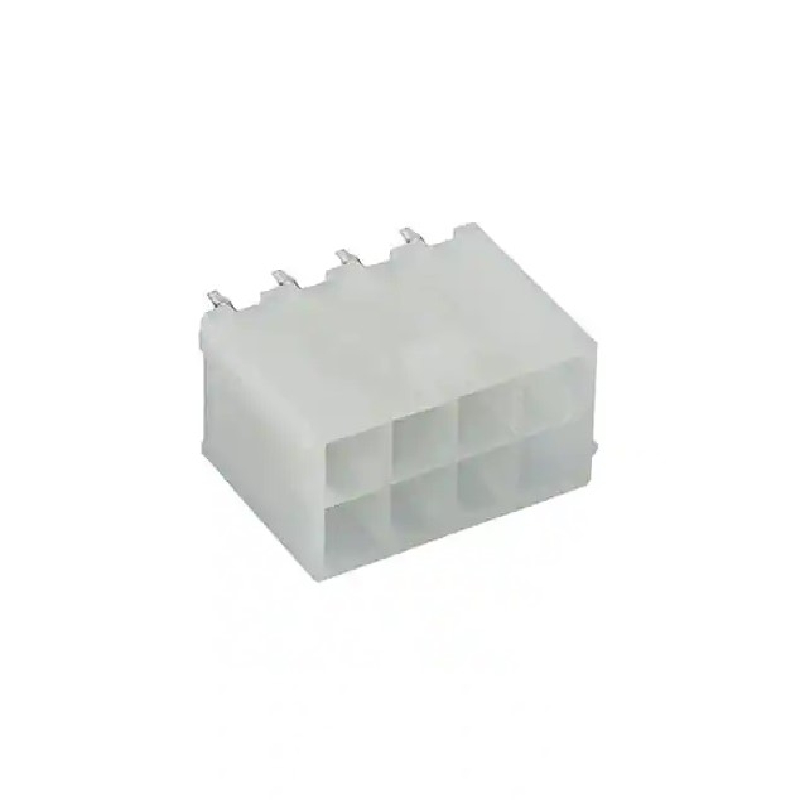

Mini-Fit Jr 5566
|
|
|
Paquete
|
Granel
|
|
|
Estado de la pieza
|
Activo
|
|
|
Tipo de conector
|
Cabecera
|
|
|
Tipo de contactos
|
Clavija macho
|
|
|
Paso: acoplamiento
|
0.165″ (4.20mm)
|
|
|
Cantidad de posiciones
|
8
|
|
|
Cantidad de filas
|
2
|
|
|
Espaciado de fila – acoplamiento
|
0.165″ (4.20mm)
|
|
|
Cantidad de posiciones cargadas
|
Todos
|
|
|
Estilo
|
Placa a cable/alambre
|
|
|
Recubrimiento
|
Envuelto – 4 paredes
|
|
|
Tipo de montaje
|
Orificio pasante
|
|
|
Terminación
|
Soldadura
|
|
|
Tipo de sujeción
|
Rampa de bloqueo
|
|
|
Longitud de contacto – acoplamiento
|
–
|
|
|
Longitud de contacto – Post
|
0.138″ (3.50mm)
|
|
|
Longitud de contacto total
|
–
|
|
|
Altura de aislamiento
|
0.504″ (12.80mm)
|
|
|
Forma del contacto
|
Cuadrado
|
|
|
Terminación de contacto – acoplamiento
|
Estaño
|
|
|
Espesor de la terminación del contacto: acoplamiento
|
35.4µin (0.90µm)
|
|
|
Terminación de contacto – poste
|
Estaño
|
|
|
Material del contacto
|
Latón
|
|
|
Material de aislamiento
|
Poliamida (PA66), nilón 6/6
|
|
|
Características
|
–
|
|
|
Temperatura de funcionamiento
|
–
|
|
|
Protección de entrada
|
–
|
|
|
Clasificación de inflamabilidad del material
|
UL94 V-2
|
|
|
Color de la aislación
|
Natural
|
|
|
Corriente nominal (Amperios)
|
–
|
|
|
Clasificación de voltaje
|
–
|
|
|
Alturas de apilado acoplado
|
–
|
|
|
Espesor de la terminación del contacto: poste
|
35.0µin (0.90µm)
|
|
|
Aplicaciones
|
Propósito general, industrial, telecomunicaciones
|
|
|
Número de producto base
|
003928
|
 |
